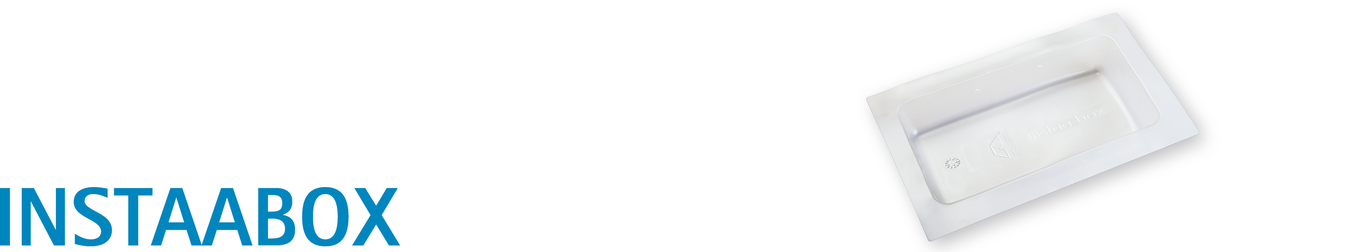

Installatiebox



Voordelen

  • Voor kabels en kabelbuizen met een maximale diameter van 20 mm
  • Bouwen volgens de norm: voor luchtdichte aansluitingen conform DIN 4108-7, SIA 180 en OENORM B 8110-2
  • Biedt ruimte aan maximaal drie inbouwdozen
  • Kan onbeperkt worden uitgebreid: eenvoudig opensnijden en aan elkaar lijmen
  • Uitstekende resultaten bij de test op schadelijke stoffen, getest conform ISO 16000


Toepassing

Bij constructies zonder technische spouw kan de INSTAABOX ruimte bieden voor contactdozen e.d. Daartoe wordt deze op de aanwezige damprem- en luchtdichtingslaag aangebracht en luchtdicht aangesloten. Bij gebruik van traditionele contactdozen wordt voldaan aan de vereisten van DIN 4108-7, SIA 180 en OENORM B 8110-2 met betrekking tot de luchtdichtheid.

De INSTAABOX kan zowel bij binnen- als buitenwanden worden gebruikt.

Technische gegevens / Leveringsvormen

  Stof
Materiaal rekbaar, flexibel polyethyleen
Eigenschap Waarde Normering
Kleur doorschijnend
Lengte / breedte installatielaag 260 mm / 130 mm
Lengte / breedte totaal 320 mm / 190 mm
Diepte 55 mm
Kabeldiameter tot 20 mm
μd-waarde > 10 m NBN EN 1931
Brandgedrag E NBN EN 13501-1
Temperatuurbestendigheid bestendig van -10 °C tot +80 °C
Opslag koel en droog

Leveringsvormen

Art.-nr. GTIN Lengte Breedte Inhoud
11751 4026639117519 320 mm 190 mm 5 Stuks 0,13 kg
11942 4026639119421 320 mm 190 mm 20 Stuks 0,52 kg
1: Verpakkingseenheid voor professionals, niet aangebroken leverbaar.

Fo­to­ga­le­rij Toepassing

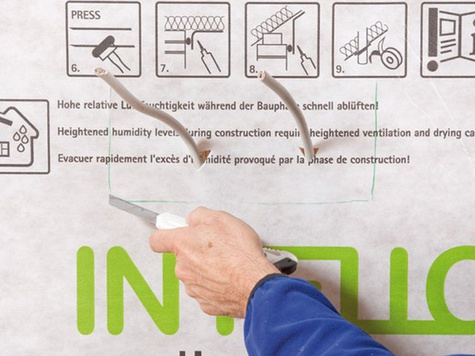

1. Opening maken

1. Opening maken

Positie van de INSTAABOX aftekenen en uitsparing in het luchtdichtingsvlak aanbrengen. Afmetingen 270 mm x 140 mm.
Inbouw is rechtop en overdwars mogelijk.
2. Perforeren

2. Perforeren

Op de doordrukbare doorvoerpunten INSTABOX met een conisch gevormd voorwerp (nagel, balpen of punt van patroon) doorsteken.
Doorvoer tot ca. 60% van de kabeldiameter voorvormen.
3. Kabel doorvoeren

3. Kabel doorvoeren

INSTAABOX op het doorvoerpunt met de hand ondersteunen en de kabel met een diameter van max. 20 mm door het voorbereide gat trekken.
Kunststof dicht luchtdicht af.
Kabel spanningvrij in de INSTAABOX monteren.
4. INSTAABOX plaatsen

4. INSTAABOX plaatsen

Box met doorgetrokken kabels recht in het luchtdichtingsvlak uitlijnen.
5. Luchtdicht aansluiten

5. Luchtdicht aansluiten

Met een van de pro clima kleefbanden (bijv. TESCON VANA) alles rondom luchtdicht verlijmen. Band gelijkmatig verdeeld op de flens van de INSTAABOX en op het luchtdichtingsvlak verlijmen en goed vastwrijven.
Voor voldoende tegendruk zorgen.
6. Flexibel uit te breiden

6. Flexibel uit te breiden

Kant en klaar gemonteerd INSTAABOX met ruimte voor max. drie contactdozen of lichtschakelaars.
Combineer twee of meer boxen met elkaar, wanneer grotere lengtes of breedtes nodig zijn.

Randvoorwaarden

Verlijmingen mogen niet op trek belast worden. Bij verlijming van dampremmen moeten latten het gewicht van het isolatiemateriaal opnemen. Verlijmingen eventueel door steunlatten ondersteunen.
Kleefbanden stevig vastwrijven. Voor voldoende tegendruk zorgen. Luchtdichte verlijmingen zijn alleen realiseerbaar op plooivrij aangebrachte dampremmen.
Te hoge relatieve luchtvochtigheid snel en consequent afzuigen. Eventueel een bouwdroger plaatsen.

Ondergronden

De INSTAABOX kan met alle in de bouw gebruikelijke luchtdichte ondergronden worden gecombineerd. Aanbevelingen voor geschikte verbindingsmiddelen voor aansluiting op de luchtdichtingslaag (bijv. damprem, houtderivaatplaat of minerale ondergrond) staan in de pro clima Toepassingsmatrix.

Meer informatie is te vinden in de technische specificatiebladen van de verbindingsmiddelen.
