Gewapende, bijzonder scheurvaste onderdak- en onderspanfolie voor toepassing onder grote dakpannen, bevat 2 geïntegreerde zelfklevende stroken



Voordelen

  • Draagt bij aan een hoge veiligheid op het werk, ook bij grote dakpannen conform DIN 4426
  • Beschermt constructies: zeer diffusieopen en maximaal slagregendicht
  • Zorgt voor droge constructies: functioneel TEEE-membraan zonder poriën transporteert vocht actief naar buiten
  • Langdurige bescherming door zeer hoge verouderingsbestendigheid en thermische stabiliteit dankzij TEEE-membraan
  • 4 maanden volledig weersbestendig waardoor flexibele bouwtijden mogelijk zijn
  • Zeer goede bescherming van bouwwerken tijdens de bouwfase: geschikt als tijdelijke afdekking
  • Snelle en veilige verlijming door geïntegreerde connect-zelfkleefzones in de langsrichting van de baan


Toepassing

Gewapende diffusieopen onderdak- en onderspanfolie geschikt voor vrij gespannen toepassing alsook op beplankingen, MDF- en houtvezelonderdakplaten en uiteenlopende thermische isolatiematerialen.
Voldoet aan de eisen voor valbeveiliging op daken zoals genoemd in DIN 4426, punt 5.2 „Einrichtungen zum Schutz gegen Absturz auf Dächern” (Tabel 2 - Treksterkte bij onderspanfolies conform NEN-EN 13859-1, 5.2.6, o.a. ≥ 450 N/5 cm) bij ver uit elkaar liggende latten door grote dakpannen.
Geschikt voor inblaasisolatie.

Technische gegevens / Leveringsvormen

  Stof
Bescherm- en afdekvlies Polypropyleen-microvezel
Membraan TEEE, monolithisch
Wapening Vernet polypropyleen
Eigenschap Waarde Normering
Kleur antraciet
Oppervlaktegewicht 200 ±10 g/m² NBN EN 1849-2
Dikte 0,90 ±0,10 mm NBN EN 1849-2
Dampdiffusieweerstandsgetal µ 167 NBN EN ISO 12572
μd-waarde 0,15 ±0,03 m NBN EN ISO 12572
Brandgedrag E NBN EN 13501-1
Blootgesteld aan weersinvloeden 4 maanden
Waterkolom > 2.500 mm NBN EN 20811
Waterdichtheid niet-/verouderd* W1 / W1 NBN EN 1928
Waterdichtheid naden connect W1 NBN EN 1928
Max. trekkracht lengte/dwars 780 ±80 N/5 cm / 490 ±50 N/5 cm NBN EN 13859-1 (A)
Max. trekkracht lengte/dwars verouderd* 780 ±20 N/5 cm / 555 ±20 N/5 cm NBN EN 13859-1 (A)
Rek lengte/dwars 19 ±5 % / 14 ±5 % NBN EN 13859-1 (A)
Rek lengte/dwars verouderd* 18 ±5 % / 12 ±5 % NBN EN 13859-1 (A)
Doorscheurweerstand lengte/dwars 430 ±40 N / 370 ±40 N NBN EN 13859-1 (B)
*) Duurzaamheid na kunstmatige veroudering doorstaan NBN EN 1297 / NBN EN 1296
Koudbuiggedrag -40 °C NBN EN 1109
Temperatuurbestendigheid bestendig van -40 °C tot +100 °C
Warmtegeleidingscoëfficiënt 0,17 W/(m·K)
Beloopbaarheid doorstaan DIN 4426, 5.2
Onderdakfolies / Onderspanfolies USB-A / UDB-A ZVDH-Produktdatenblatt
Tijdelijke afdekking; geschikt voor ... ja ZVDH
Materiaalgarantie, gedeponeerd ja ZVDH
CE-markering aanwezig NBN EN 13859-1

Leveringsvormen

Art.-nr. GTIN Lengte Breedte Inhoud VE Verpakking
 DOP 1AR00630 4026639206305 50 m 1,5 m 75 m² 16,5 kg 1 20
1: Verpakkingseenheid voor professionals, niet aangebroken leverbaar.

Fo­to­ga­le­rij Toepassing

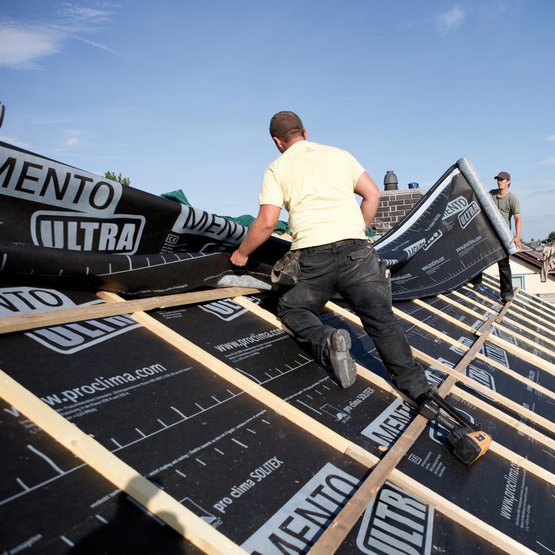

1. Baan aanbrengen

1. Baan aanbrengen

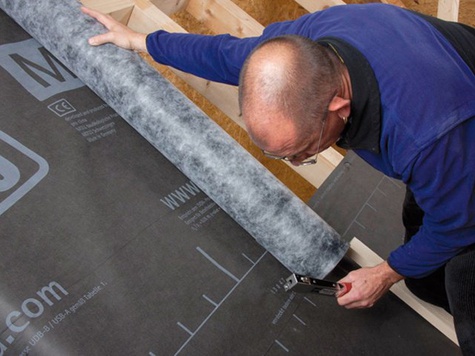

Baan evenwijdig aan de dakvoet uitrollen en op een afstand van 10-15 cm in het overlappingsbereik (tegen vocht beschermd) bevestigen met min. 10 mm brede en min. 8 mm lange verzinkte tackernieten.
Baan ca. 4 cm over aangrenzende bouwelementen heen leggen, zodat hier later een winddichte aansluiting mogelijk is.
2. Banen overlappen

2. Banen overlappen

De banen elkaar ca. 10-15 cm laten overlappen.
De opgedrukte markering dient daarbij als oriëntatie.
3. Overlapping verlijmen

3. Overlapping verlijmen

Ondergrond reinigen (droog, stof-, siliconen- en vetvrij) en evt. verlijmingstest uitvoeren.
Systeemkleefband TESCON VANA centrisch op de overlapping positioneren en stap voor stap onbelast en plooivrij verlijmen.
Verlijming stevig vastwrijven (PRESSFIX). Let op dat er voldoende tegendruk is.
3a. connect-verlijming

3a. connect-verlijming

Het verlijmen van de baanoverlapping gebeurt bij connect-banen aan de hand van de twee geïntegreerde zelfklevende strips.
3b. connect-verlijming

3b. connect-verlijming

Verlijming stevig vastwrijven (PRESSFIX).
Let op dat er voldoende tegendruk is.
4a. Uitvoering van de nok / hoekkeper

4a. Uitvoering van de nok / hoekkeper

Leid bij volledig geïsoleerde dwarsdoorsneden de banen over de nok/graat en bevestig deze met klemmen in het gebied van de contralat.
De overlapping met de daaronder liggende baan moet minimaal 10–15 cm zijn.
4b. Uitvoering van de nok / hoekkeper

4b. Uitvoering van de nok / hoekkeper

Vervolgens luchtdicht verlijmen met systeem-kleefband TESCON VANA.
Als alternatief kan er een brede strook TESCON VANA over de nok worden verlijmd.
Kleefbanden stevig vastwrijven.
5. Aansluiting dakvoet

5. Aansluiting dakvoet

Leid de baan op de gootplaat resp. gootstrook en verlijm deze plooivrij met de geïntegreerde, zelfklevende zone (bij connect-banen), de dubbelzijdige kleefband DUPLEX of de systeemkleefband TESCON VANA.
6a. Aansluiting op ruwe of minerale ondergronden

6a. Aansluiting op ruwe of minerale ondergronden

Breng op ruwe muurkappen eerst een effen cementering aan.
Reinig de ondergrond.
Breng een lijmrups (min. d = 5 mm) van systeemlijm ORCON F aan.

6b. Aansluiting op ruwe of minerale ondergronden

6b. Aansluiting op ruwe of minerale ondergronden

Plaats de baan met een uitzettingslus en druk deze zachtjes in de ORCON lijm (niet platdrukken).
7. Aansluiting dakvenster

7. Aansluiting dakvenster

Sluit SOLITEX banen aan op gladde oppervlakken, zoals dakramen, schoorstenen, buizen en andere dakinbouw- componenten, aan de hand van systeemkleefband TESCON PROFECT of met de universele kleefband TESCON VANA.
8. Montage van een waterafstoter

8. Montage van een waterafstoter

Boven het dakinbouwelement een lat met zijdelingse afschuining en met TESCON VANA op de baan verlijmen.
Voer de waterafstoter zodanig uit dat vochtigheid door een onderbroken contralat naar het volgende, aangrenzende veld zonder dakinbouwelement wordt geleid.
9. Nageldichting

9. Nageldichting

Voor het realiseren van een blijvende afdichting moet de nageldichtingsband TESCON NAIDECK tussen de tengellatten en de SOLITEX baan worden ingebouwd.

Randvoorwaarden

SOLITEX MENTO ULTRA folie dient met de bedrukte zijde naar de toepasser wijzend te worden aangebracht. Ze wordt strak en zonder doorhangen horizontaal (parallel aan de dakvoet) als onderdak- en onderspanfolie gelegd. Bij gebruik als onderspanfolie is de maximale afstand tussen de spanten beperkt tot 100 cm.

Ze mogen niet worden bevestigd op plaatsen waar verzameld water wegstroomt (bijv. in kilkepers).

Op niet geïsoleerde, niet verbouwde zolderverdiepingen dient een nokventilatie te worden geïnstalleerd. Laat daarvoor de SOLITEX folie 5 cm voor de nok eindigen. Bovendien dient de onverbouwde zolderverdieping te worden voorzien van permanent werkende ventilatiesystemen. De folies moeten dan tegen permanente uv-straling worden beschermd (bijv. door het verduisteren van ramen).

De SOLITEX MENTO ULTRA onderdak- en onderspanfolie kan maximaal 4 maanden als tijdelijke afdekking worden gebruikt om de constructie tijdens de bouwfase te beschermen volgens de eisen van de Duitse unie van dakdekkersbedrijven (ZVDH). De dakhelling moet in dit geval min. 14° zijn. Verder moeten de systeemcomponenten TESCON NAIDECK nagelafdichtingsband, ORCON F aansluitlijm en TESCON VANA worden gebruikt voor het verlijmen van overlappingen resp. aansluitingen. De connect-varianten beschikken over twee zelfklevende zones voor een betrouwbare buitenafdichting. Bij het aanbrengen en verlijmen moeten de voorschriften van de Duitse unie van dakdekkersbedrijven (ZVDH) in acht worden genomen.

Volgens deze voorschriften is SOLITEX MENTO ULTRA bij gebruik als onderspanfolie met een eenvoudige overlapping bij daken met keramische en betonnen dakpannen geschikt als extra bescherming tegen regen. Wordt SOLITEX MENTO ULTRA als onderdakfolie met een eenvoudige overlapping op houten beschot gebruikt, is ze ook bij verhoogde eisen geschikt als extra bescherming tegen regen.

SOLITEX MENTO ULTRA kan ook als afsluitende laag voor allerlei soorten inblaasisolatie dienen. Een wapening zorgt voor een geringe rek bij het inblazen. Het is aan te bevelen om nageldichtingsband onder de tengellatten aan te brengen (bijv. TESCON NAIDECK). Het tengelwerk dient vóór het inblazen te zijn aangebracht. Om te waarborgen dat vocht onder de dakbedekking in het midden tussen de spanten wordt afgevoerd, moet er in het midden van het veld aan de panlatten een 'zwevende' lat worden aangebracht. Deze moet minimaal 1 cm dikker zijn dan de tengellatten. Ze voorkomt dat de folie bij het inblazen te veel wordt opgerekt en zorgt voor de noodzakelijke ventilatie.

Als de isolatie van buiten wordt ingeblazen, kunnen de inblaasgaten met de 15 cm brede TESCON VANA worden verlijmd.

Basisbouwstenen van het systeem

SOLITEX MENTO ULTRA connect

SOLITEX MENTO ULTRA connect

Gewapende, bijzonder scheurvaste onderdak- en onderspanfolie voor toepassing onder grote dakpannen, bevat 2 geïntegreerde zelfklevende stroken

SOLITEX MENTO ULTRA

SOLITEX MENTO ULTRA

Gewapende, bijzonder scheurvaste onderdak- en onderspanfolie voor toepassing onder grote dakpannen

ORCON F

ORCON F

Allround-aansluitlijm

ORCON MULTIBOND

ORCON MULTIBOND

Aansluitlijm op rol voor binnen en buiten

TESCON VANA

TESCON VANA

Allround-kleefband

TESCON NAIDECK

TESCON NAIDECK

Tweezijdige nageldichtingsband

Uitbreiding voor Detailoplossingen

TESCON PROFECT

TESCON PROFECT

Voorgeplooide hoekkleefband

DUPLEX

DUPLEX

Dubbelzijdige kleefband

TESCON PRIMER RP

TESCON PRIMER RP

Oplosmiddelvrije primer, drogen niet nodig

KAFLEX mono

KAFLEX mono

Zelfklevende kabelmanchetten voor 1 kabel, Ø 4,8 - 12 mm

ROFLEX 100

ROFLEX 100

Buismanchetten voor buizen Ø 100-120 mm

ROFLEX exto

ROFLEX exto

Ontluchtingsbuismanchet voor winddichte aansluiting op verluchtingspannen

WILLFIX

WILLFIX

Buisdoorvoer met flens voor kierloze lucht- en winddichte aansluiting op drukvaste dakisolatie

Art.-nr. GTIN Lengte Breedte Inhoud VE Verpakking
 DOP 1AR00630 4026639206305 50 m 1,5 m 75 m² 16,5 kg 1 20
1: Verpakkingseenheid voor professionals, niet aangebroken leverbaar.
